[Unity XR] Measuring Tape XR

















XR 기본 세팅 후,

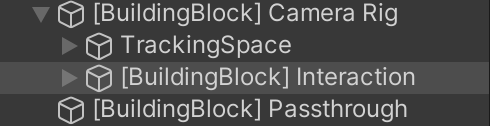

Building Block- Camera Rig, Interaction, Passthrough 추가







Learn XR Core 패키지 추가:Dilmer Valecillos

https://github.com/dilmerv/com.learnxr.core.git

GitHub - dilmerv/com.learnxr.core: A set of scripts or utilities we use for most of the videos taught on YouTube.

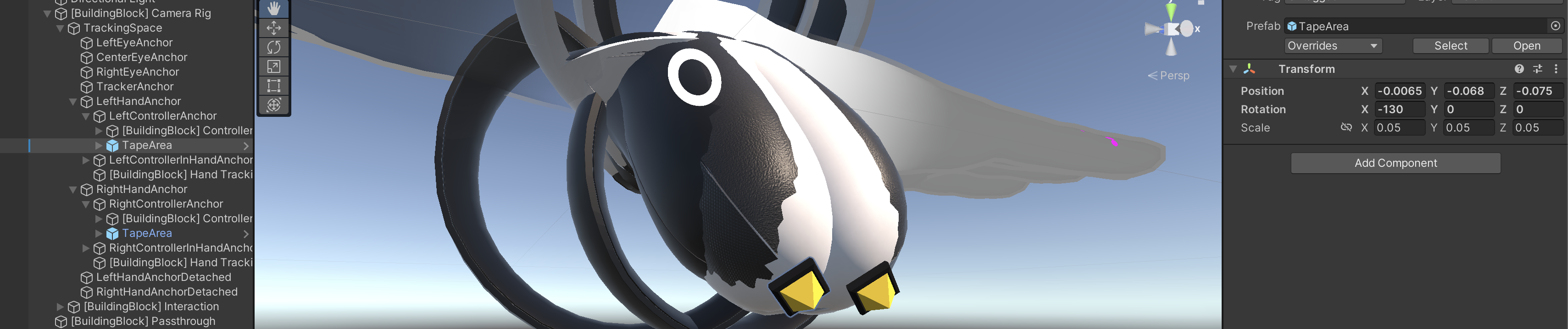

길이 측정하기 위한 TapeArea를 만들고, Controller Anchor에 붙인다.

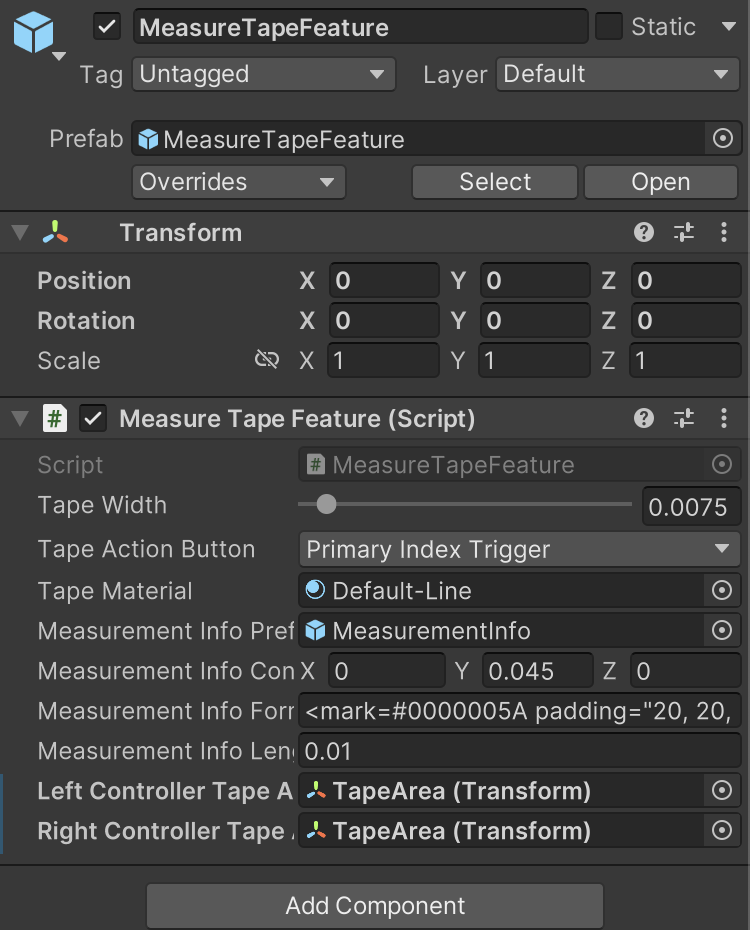

MeasuringTapeFeature 오브젝트를 생성하고, 스크립트를 만든다.











전체 코드



using System.Collections.Generic;
using System.Linq;
using LearnXR.Core.Utilities;
using TMPro;
using UnityEngine;

public class MeasureTapeFeature : MonoBehaviour
{
    [Range(0.005f,0.05f)] //Tape폭의 최소, 최대값 설정
    [SerializeField]
    private float tapeWidth =0.01f; // Tape폭 설정
    [SerializeField] private OVRInput.Button tapeActionButton; //Tape를 작동시킬 OVRInput.Button설정
    [SerializeField] private Material tapeMaterial; //Tape Material 설정

    [SerializeField] private GameObject measurementInfoPrefab; //측정정보를 나타내는 게임 오브젝트
    [SerializeField] private Vector3 measurementInfoControllerOffset= new (0,0.045f,0); //측정정보오브젝트의 오프셋값
    [SerializeField] private string measurementInfoFormat= "<mark=#0000005A padding=\"20, 20, 10, 10\"><color=white>{0}</color></mark>"; //포맷
    [SerializeField] private float measurementInfoLength =0.01f; //측정정보 시각화에 필요한 길이

    [SerializeField] private Transform leftControllerTapeArea; //왼쪽 컨트롤러 Tape Area
    [SerializeField] private Transform rightControllerTapeArea;// 오른쪽 컨트롤러 Tape Area

    private List<MeasuringTape> savedTapeLines= new(); //측정한 값을 저장할 리스트 생성
    private TextMeshPro lastMeasurementInfo; //측정 정보의 텍스트값
    private LineRenderer lastTapeLineRenderer;//LineRenderer
    private OVRInput.Controller? currentController; //현재 사용중인 컨트롤러
    private OVRCameraRig cameraRig; //CameraRig

    private void Awake() => cameraRig=FindObjectOfType<OVRCameraRig>();// =>를 사용한 Awake 람다 표현식이다. OVRCameraRig를 찾아 cameraRig에 할당

    void Update()
    {
        HandleControllerActions(OVRInput.Controller.LTouch, leftControllerTapeArea);// 왼쪽 컨트롤러의 동작 처리
        HandleControllerActions(OVRInput.Controller.RTouch, rightControllerTapeArea);// 오른쪽 컨트롤러의 동작 처리

    }

    private void HandleControllerActions(OVRInput.Controller controller, Transform tapeArea) //컨트롤러 버튼 동작에 따른 조건 메서드
    {
        if(currentController!=controller&& currentController !=null) return;// 만약 현재 컨트롤러가 controller가 아니고 null값이 아니라면 반환

        if(OVRInput.GetDown(tapeActionButton, controller))// 버튼을 눌렀을 때, 실행
        {
            currentController= controller;//현재 컨트롤러 설정
            HandleDownAction(tapeArea);//HandleDownAction 호출
        }
        if(OVRInput.Get(tapeActionButton, controller))//버튼을 누른 상태일때, 실행
        {
            HandleHoldAction(tapeArea);//HandleHoldAction 호출
        }
        if(OVRInput.GetUp(tapeActionButton, controller))// 버튼을 떼었을 때, 실행
        {
            currentController=null; //현재 컨트롤러= null
            HandleUpAction(tapeArea);//HandleUpAction 호출
        }

    }

    private void HandleDownAction (Transform tapeArea)// 버튼을 눌렀을 때 실행될 메서드
    {
        CreateNewTapeLine(tapeArea.position); //CreateNewTapeLine 호출
        AttachAndDetachMeasurementInfo(tapeArea);//AttachAndDetachMeasurementInfo 호출
    }

    private void HandleHoldAction (Transform tapeArea)// 버튼을 누른 상태일 때 실행될 메서드
    {
        lastTapeLineRenderer.SetPosition(1, tapeArea.position);
        // LineRenderer.SetPosition:라인렌더러의 시작과 끝 지점을 설정해주는 함수
        CalculateMeasurements();// 길이 계산 메서드 호출
        AttachAndDetachMeasurementInfo(tapeArea);//AttachAndDetachMeasurementInfo 호출
    }

    private void HandleUpAction (Transform tapeArea)// 버튼을 뗐을 때 실행될 메서드
    {
        AttachAndDetachMeasurementInfo(tapeArea,false);//AttachAndDetachMeasurementInfo 호출, attachToController를 false로
    }


    private void CreateNewTapeLine(Vector3 initialPosition) //TapeLine 드로우 메서드
    {
        var newTapeLine= new GameObject(name:$"TapeLine_{savedTapeLines.Count}",typeof(LineRenderer));
        // 오브젝트를 생성한다. ex) TapeLine_1, TapeLine_2, TapeLine_3 ... 이 오브젝트는 LineRenderer 컴포넌트가 자동으로 추가된다.
        lastTapeLineRenderer = newTapeLine.GetComponent<LineRenderer>();// lastTapeLineRenderer를 생성된 오브젝트의 LineRenderer로 할당
        lastTapeLineRenderer.startWidth=tapeWidth;// 시작 TapeWidth
        lastTapeLineRenderer.endWidth=tapeWidth;// 끝 TapeWidth
        lastTapeLineRenderer.material= tapeMaterial;//Material
        lastTapeLineRenderer.SetPosition(0,initialPosition);
        // LineRenderer.SetPosition:라인렌더러의 시작과 끝 지점을 설정해주는 함수
        //시작 지점을 설정

        lastMeasurementInfo= Instantiate(measurementInfoPrefab, Vector3.zero, Quaternion.identity).GetComponent<TextMeshPro>();
        // 측정인포오브젝트를 포지션값은 (0,0,0), Rotation는 (0,0,0)-회전이 없는 상태로 인스턴스화. 오브젝트의 TextMeshPro를 lastMeasurementInfo에 할당
        lastMeasurementInfo.GetComponent<BillboardAlignment>().AttachTo(cameraRig.centerEyeAnchor);
        //lastMeasurementInfo BillboardAlignment 컴포넌트의 AttachTo를 통해 게임 오브젝트가 항상 카메라 시선에 정렬되도록 설정
        lastMeasurementInfo.gameObject.SetActive(false); //게임 오브젝트 비활성화

        savedTapeLines.Add(new MeasuringTape
        {
            TapeLine= newTapeLine,
            TapeInfo= lastMeasurementInfo
        });
        // MeasuringTape 객체를 생성, TapeLine,TapeInfo을 할당해 savedTapeLines리스트에 추가해 나중에 참조할 수 있도록 한다.
    }

    private void AttachAndDetachMeasurementInfo(Transform tapeArea, bool attachToController= true) //측정정보를 두 지점 사이에 배치하는 메서드
    {
        if(attachToController) //측정중일 때
        {
            lastMeasurementInfo.gameObject.SetActive(true);//측정인포 오브젝트 활성화
            lastMeasurementInfo.transform.SetParent(tapeArea.transform.parent);// 측정인포의 부모 오브젝트를 tapeArea의 부모 오브젝트로 설정
            lastMeasurementInfo.transform.localPosition=measurementInfoControllerOffset;//측정인포 오브젝트 포지션값 설정
        }

        else//측정이 끝났을 때 = attachToController false
        {
            lastMeasurementInfo.transform.SetParent(lastTapeLineRenderer.transform);//측정인포가 테이프 라인의 위치를 기반으로 위치
            var lineDirection= lastTapeLineRenderer.GetPosition(0) - lastTapeLineRenderer.GetPosition(1); //lineDirection을 lastTapeLineRenderer의 끝점과 시작점의 차로 방향벡터 계산

            Vector3 lineCrossProduct= Vector3.Cross(lineDirection,Vector3.up); // Vector3.Cross 메서드를 사용하여lineDirection와 위쪽 방향 벡터(Vector3.up)의 외적을 계산

            Vector3 lineMidPoint =(lastTapeLineRenderer.GetPosition(0)+lastTapeLineRenderer.GetPosition(1))/2.0f;// 중앙값 계산해 lineMidPoint에 할당
            lastMeasurementInfo.transform.position=lineMidPoint+(lineCrossProduct.normalized * measurementInfoLength) ;// lineMidPoint에서 정규화된 수직방향(lineCrossProduct)으로 일정거리(measurementInfoLength)만큼 떨어진 거리에 배치

        }
    }

    private void CalculateMeasurements()// 거리 측정 메서드
    {
        var distance = Vector3.Distance(lastTapeLineRenderer.GetPosition(0),lastTapeLineRenderer.GetPosition(1)); //시작,끝 지점의 거리를 계산해 distance에 할당
        var inches =MeasuringTape.MetersToInches(distance);//Meter->Inches
        var centimeters=MeasuringTape.MetersToCentimeters(distance);//Meter-.Centimeters
        var lastLine =savedTapeLines.Last(); //저장된 savedTapeLines의 마지막 라인을 lastLine에 할당
        lastLine.TapeInfo.text=string.Format(measurementInfoFormat, $"{inches:F2}inches<i> {centimeters:F2}cm</i>");  // 포맷
    }

    private void OnDestroy() //savedTapeLines에 저장된 리스트값 파괴 메서드
    {
        foreach(var tapeLine in savedTapeLines) //savedTapeLines에 저장된 수 만큼 순회하며 반복
        {
            Destroy(tapeLine.TapeLine);// 제거
        }
        savedTapeLines.Clear();// 리스트 모든 요소 제거

        // 리스트를 초기화하여 메모리 참조 오류를 방지
    }
}





MeasuringTape스크립트







TapeLine과 Info값을 받아 Meters--> Inches, Centimeters값으로 반환해 준다.

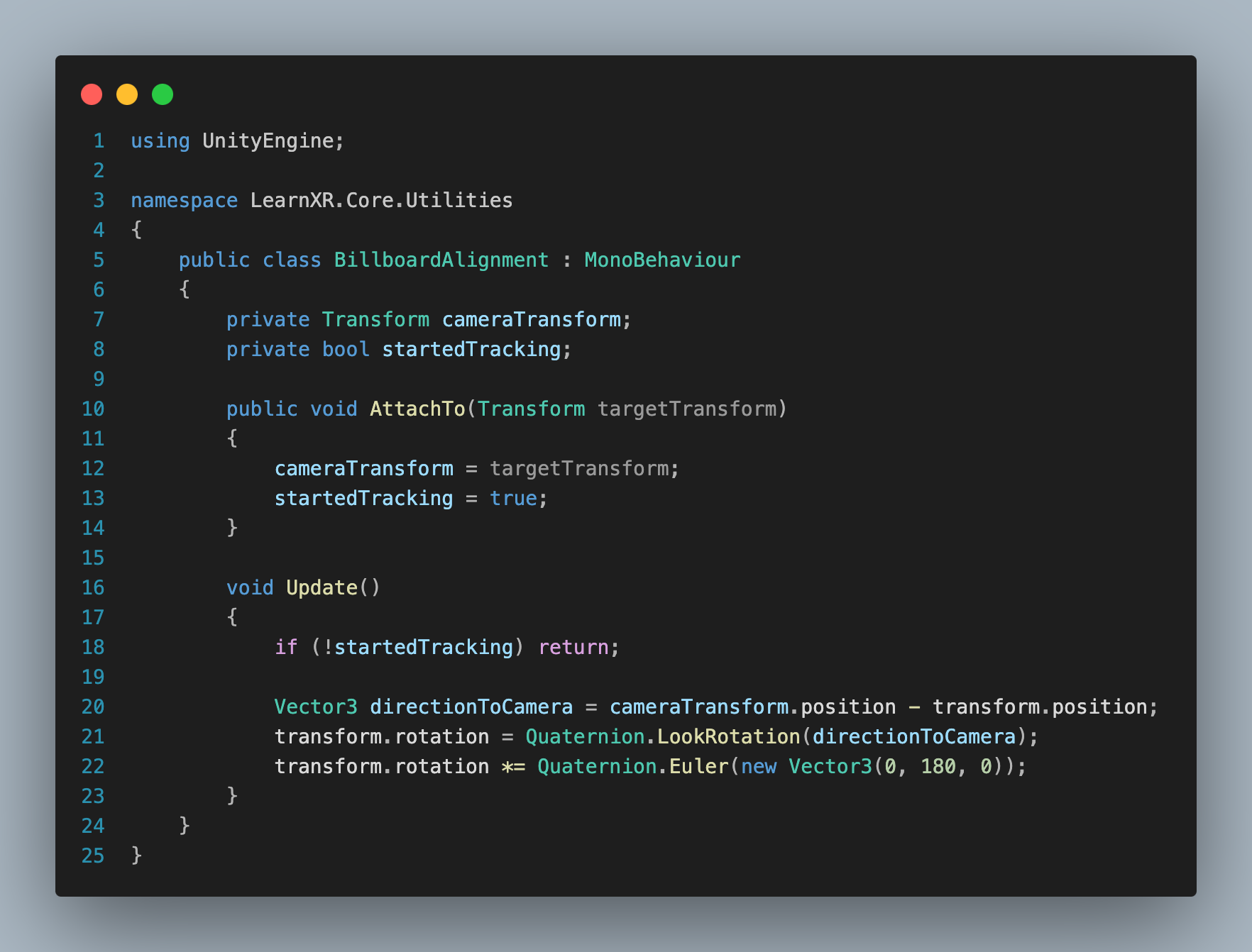

LearnXR 패키지 내  BillboardAlignment 스크립트













참고 영상:https://www.youtube.com/watch?v=es9d1y1hYfM&t=456s
